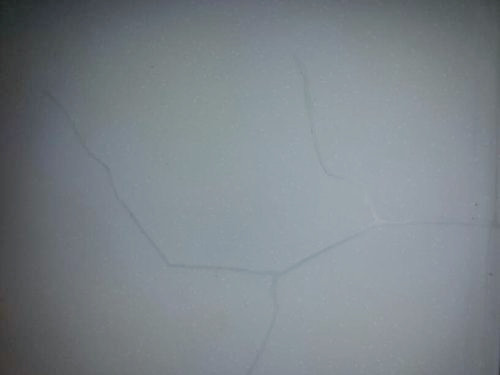

破裂是亞克力制品比較常見的缺陷，其實主要還是由應(yīng)力變形造成的。今天凱力克和大家來探討一下關(guān)于亞克力制品破裂的問題。其實應(yīng)力變形造成的破裂又以殘余應(yīng)力為主要的方面，殘余應(yīng)力主要有三種情況，充填過剩、脫模推出和金屬鑲嵌件。

1、如果是充填過剩而引起破裂的話，可以從下面幾個方面來嘗試：適當提高模溫溫度或者提高注射速度；如果破裂主要在直澆口附近，可以改用多點分布點澆口和側(cè)澆口的方式；保證樹脂不分解的前提下，提高樹脂溫度來降低熔融黏度，降低注射壓力；注射和保壓時間過長也會產(chǎn)生應(yīng)力，可以縮短或進行Th次保壓切換效果會好些；使用結(jié)晶性樹脂可以減小應(yīng)力。

 2、如果是脫模推出引起破裂的話，主要是由于脫模斜度小，模具粗糙，造成推出力過大而產(chǎn)生應(yīng)力，所以只要仔細觀察破裂的位置及程度，就可以確定是什么原因造成的。

3、注射成型的同時嵌入金屬件的時候容易產(chǎn)生應(yīng)力。這主要是由于金屬和樹脂的熱膨脹系數(shù)相差懸殊產(chǎn)生應(yīng)力，然后經(jīng)過一段時間后，應(yīng)力超過樹脂強度產(chǎn)生裂痕。另外鑲嵌件對尼龍的影響小，玻璃纖維增強樹脂材料的熱膨脹系數(shù)較小，也比較適合嵌入件。

  當然除了殘余應(yīng)力，外部應(yīng)力和外部環(huán)境都會引起破裂。如果是細微的破裂紋可以用熱烘槍或者吹風(fēng)對裂紋部分加熱即可消失，但是這樣治標不治本。如果要是不小心碰開裂了，整體的開裂了，用三氯甲烷或者二氯甲烷粘接即可，用針筒（醫(yī)用的注射器）輸入到裂縫處，粘接后的強度也足夠。也可以到廣告材料商那邊買點專業(yè)的亞克力膠水進行修補。如果仔細看裂紋還很明顯的 。有條件的話可以用500號的砂紙打磨，然后再用水晶槍拋光，這樣會好很多。
